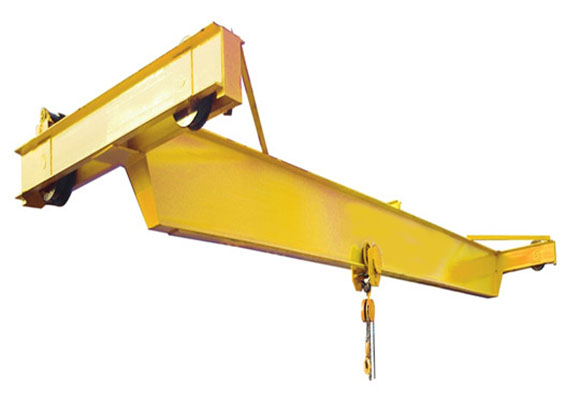

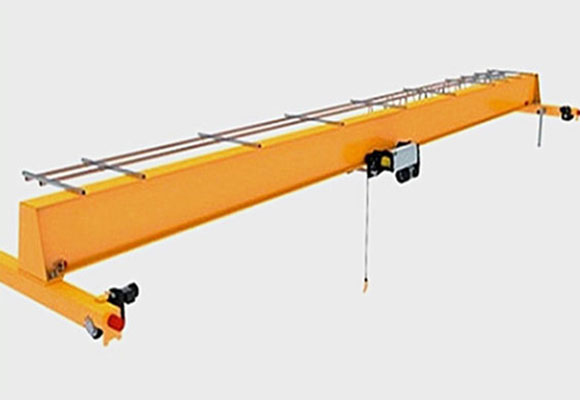

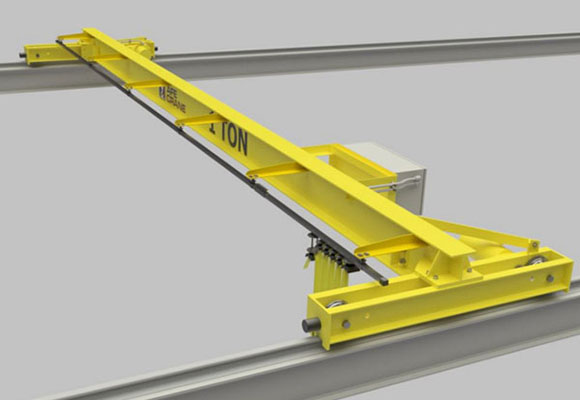

تعمل يدويا واحدة العارضة جسر كرين
وصف
SL نموذج دليل محرك الجسر كرين هو واحد العارضة العلوية اليدوية ، جميع الحركات هي القيادة باليد ، يتم استخدامه في المكان الذي لا يوجد مصدر الطاقة.
تتميز هذه الرافعة الجسرية ببنية أكثر مرونة وفولاذ عالي القوة ككل ، أما العارضة الرئيسية فهي مصنوعة من العارضة الفولاذية ذات العارضة I أو الحزمة الصندوقية ، فإن عربات النهاية يتم تصنيعها بواسطة حزمة C-section.
يتم استخدام هذه الرافعة الجسرية مع الرافعة المتسلسلة كمجموعة كاملة.
القدرة من 1 طن إلى 10 طن. تمتد من 5m إلى 14m ، درجة العمل هي A1-A3. درجة حرارة العمل ضمن -25 إلى +42 درجة مئوية.
يحظر استخدام هذه الرافعة الجسرية في البيئة القابلة للاشتعال والمتفجرة لبيئة التآكل.
مواصفات
سعة | تي | 1 | |||
امتداد | م | 5 | 9 | 12 | 14 |
ارتفاع الرفع | م | 3-10 | |||
عربة السفر السرعة | م / دقيقة | 5.3 | |||
سرعة نقل رافعة | م / دقيقة | 5.0 | |||
الوزن الكلي | كلغ | 650 | 850 | 1090 | 1310 |
ماكس. تحميل عجلة | KN | 0.65 | 0.73 | 0.81 | 0.86 |
البعد الرئيسي (مم) | سبان (م) | 5 | 9 | 12 | 14 |
قمة السكك الحديدية إلى أعلى رافعة | H | 520 | |||
قمة السكك الحديدية لربط المركز | H4 | 550 | 580 | 610 | 650 |
المسافة الأساسية كرين | W | 1200 | 1600 | ||
عرض رافعة | ب | 1800 | 2200 | ||
ربط الحد الأيسر | S1 | 360 | 380 | 395 | 420 |
ربط الحد الصحيح | S2 | ||||
سعة | تي | 2 | |||
امتداد | م | 5 | 9 | 12 | 14 |
ارتفاع الرفع | م | 3-10 | |||
عربة السفر السرعة | م / دقيقة | 5.9 | |||
سرعة نقل رافعة | م / دقيقة | 5.0 | |||
الوزن الكلي | كلغ | 700 | 870 | 1320 | 1550 |
ماكس. تحميل عجلة | KN | 1.13 | 1.19 | 1.29 | 1.40 |
البعد الرئيسي (مم) | سبان (م) | 5 | 9 | 12 | 14 |
قمة السكك الحديدية إلى أعلى رافعة | H | 520 | |||
قمة السكك الحديدية لربط المركز | H4 | 720 | 750 | 790 | 870 |
المسافة الأساسية كرين | W | 1200 | 1600 | ||
عرض رافعة | ب | 1800 | 2200 | ||
ربط الحد الأيسر | S1 | 400 | 415 | 440 | 490 |
ربط الحد الصحيح | S2 | ||||
سعة | تي | 3 | |||
امتداد | م | 5 | 9 | 12 | 14 |
ارتفاع الرفع | م | 3-10 | |||
عربة السفر السرعة | م / دقيقة | 4.7 | |||
سرعة نقل رافعة | م / دقيقة | 5.0 | |||
الوزن الكلي | كلغ | 810 | 1200 | 1460 | 1800 |
ماكس. تحميل عجلة | KN | 1.61 | 1.79 | 1.87 | 1.97 |
البعد الرئيسي (مم) | سبان (م) | 5 | 9 | 12 | 14 |
قمة السكك الحديدية إلى أعلى رافعة | H | 520 | |||
قمة السكك الحديدية لربط المركز | H4 | 900 | 940 | 980 | 1030 |
المسافة الأساسية كرين | W | 1200 | 1600 | ||
عرض رافعة | ب | 1800 | 2200 | ||
ربط الحد الأيسر | S1 | 460 | 485 | 510 | 540 |
ربط الحد الصحيح | S2 | ||||
سعة | تي | 5 | |||
امتداد | م | 5 | 9 | 12 | 14 |
ارتفاع الرفع | م | 3-10 | |||
عربة السفر السرعة | م / دقيقة | 4.7 | |||
سرعة نقل رافعة | م / دقيقة | 5.0 | |||
الوزن الكلي | كلغ | +960 | 1360 | 1730 | 2210 |
ماكس. تحميل عجلة | KN | 2.5 | 2.75 | 2.86 | 3.01 |
البعد الرئيسي (مم) | سبان (م) | 5 | 9 | 12 | 14 |
قمة السكك الحديدية إلى أعلى رافعة | H | 600 | |||
قمة السكك الحديدية لربط المركز | H4 | 1210 | 1250 | 1300 | 1360 |
المسافة الأساسية كرين | W | 1200 | 1600 | ||
عرض رافعة | ب | 1800 | 2200 | ||
ربط الحد الأيسر | S1 | 520 | 560 | 585 | 625 |
ربط الحد الصحيح | S2 | ||||
سعة | تي | 10 | |||
امتداد | م | 5 | 9 | 12 | 14 |
ارتفاع الرفع | م | 3-10 | |||
عربة السفر السرعة | م / دقيقة | 4.2 | |||
سرعة نقل رافعة | م / دقيقة | 5.0 | |||
الوزن الكلي | كلغ | 1420 | 1870 | 2250 | 2830 |
ماكس. تحميل عجلة | KN | 4.89 | 5.29 | 5.44 | 5.65 |
البعد الرئيسي (مم) | سبان (م) | 5 | 9 | 12 | 14 |
قمة السكك الحديدية إلى أعلى رافعة | H | 720 | |||
قمة السكك الحديدية لربط المركز | H4 | 1390 | 1440 | 1490 | 1550 |
المسافة الأساسية كرين | W | 1800 | |||
عرض رافعة | ب | 2600 | |||
ربط الحد الأيسر | S1 | 555 | 585 | 615 | 650 |
ربط الحد الصحيح | S2 | ||||
