قدرة تصل إلى 16 طن رافعة علوية واحدة العارضة

- May 03, 2018 -

معلومات أساسية timg.jpg


الاسم: قدرة تصل إلى 16 طن رافعة علوية واحدة العارضة

نموذج رقم .: دينار

رفع الارتفاع: ما يصل إلى 20 متر

مجموعة العمل: A3-A5

طريقة التحكم: معلقة / لاسلكية

التطبيق: البناء الاستخدام ، استخدام ورشة العمل ، استخدام المجال المعدنية

نوع الرافعة: سلك حبل

مصدر الطاقة: كهربائي

نقل نوع: عجلة

التثبيت: تجميعها

نوع البرج: رافعة علوية

حزمة النقل: صندوق خشبي

المواصفات: السعة: 2-10T ، سبان: 5-30M

الأصل: خنان ، الصين


وصف المنتج


الجزء الأول: الوصف

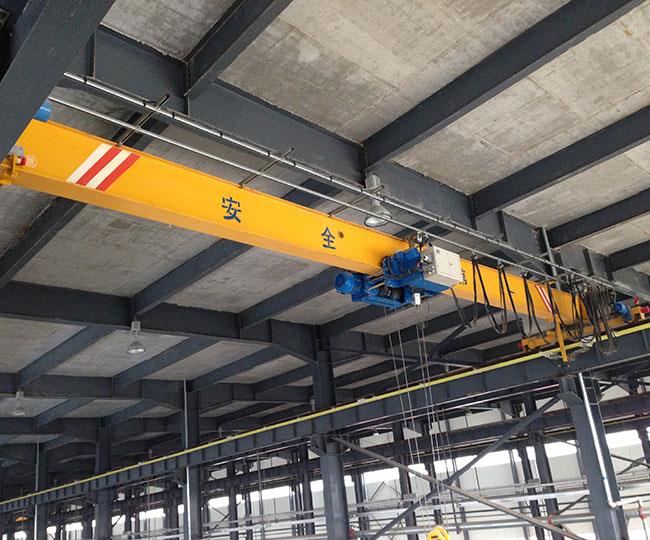

تتكون الرافعات العلوية ذات العارضة الواحدة من النوع LD عادة من بناء عوارض فردية. يمكن بناء هذه مع الحزم الفولاذية أو أكثر نوع العارضة مربع لحام جامدة. الرافعات العارضة الواحدة أكثر شيوعًا عندما تكون سعة الرفع أقل من 20 طنًا. وتستخدم على نطاق واسع الرافعات الجسرية العارضة LD واحدة في مجال الصناعة لدينا. يتم تطبيقه في مصنع الصلب ، محطة الطاقة الكهرومائية ، المستودع ، ورشة العمل ، خط الإنتاج ، ورشة الصيانة ، نقل المواد ، متجر تجميع المعدات إلخ. لدينا معدات قياسية شاملة ومجموعة واسعة من الملحقات لتناسب المتطلبات الفردية.


الجزء 2: التكوين التفصيلي:

1- آلية الرفع
- الرافعة بالحبال أحادي السلك أو الرافعة بالسلسلة كخيار: - سرعة الرفع: مفردة أو مزدوجة حسب الطلب
- سرعة العربة: مفردة أو مزدوجة أو خطوة أقل حسب المطلوب
- الأداء العالي مع السعر الأكثر اقتصادا

2-نهاية العربات
مربع نوع نهاية ملحومة
- تصميم موديول
محرك قفص السنجاب أو محرك بدء لينة كخيار
- سرعة التنقل: مفردة أو مزدوجة أو خطوة أقل حسب المطلوب

3 العارضة الرئيسية
- صندوق صلب ملحوم أو قسم صلب مجوف قوي
- تصميم موديول
- مصنوعة من الصلب Q235 أو Q345
- تصميم انحراف ≤1 / 750 من الامتداد

4-مراقبة
- تحكم مقيم مستقل يعتمد على طول المسار C
-أو التحكم اللاسلكي كخيار
- التحكم في المقصورة كخيار

5 - الجزء الكهربائي
إمدادات الطاقة الموصلات (كخيار)
- لوحات التحكم IP54 أو IP44 تعتمد على بيئة العمل.
- يتم وضع المكونات بطريقة صديقة للصيانة ، ويوفر التخطيط بأكمله حماية جيدة
- يتم تعليق كابلات الفستون على سروج الكابل ، مثبتة على عربات الكابل ، تعمل في مسار C-galvanized.
الجزء الكهربائي الرئيسي في العلامة التجارية شنايدر أو سيمنز

6-الرسم
الحماية من التآكل من خلال إزالة الصدأ عن طريق التفجير الميكانيكي SA 2.5
الطبقة الأولى من طلاء الايبوكسي 30 ميكرون
طبقة الثانية من طلاء الايبوكسي 30 ميكرون
طبقة ثالثة من طلاء البولي يوريثين 40 ميكرون
متوسط السمك: حوالي 100 ميكرون
اللون: أصفر أو برتقالي حسب المتطلبات

7 - الحماية الآمنة
تبديل -Emergency إيقاف
حماية التحميل
الحماية
عبر السفر وحماية السفر الطويلة
رفع حماية السفر
الحماية المفرطة للمحرك

الجزء 3: رسم البيانات الفنية


السعة (ر) فترة (م) الوزن الكلي (ز) أقصى حمولة عجلة (كيلو نيوتن) تحميل عجلة دقيقة (kn) H1 H2 H3 W ب C1 C2
1 7.5 1.67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4.0
8.5 1.77 9.2 4.1
9 1.81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9.7 4.5
10.5 1.96 9.8 4.6
11 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6.0
16 2.58 11.5 6.1
16.5 2.63 11.7 6.3
17 2.66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2.96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 ثمانية
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16.0 10.5
25.5 4.39 16.2 10.6
26 5.35 18.6 13.0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19.0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
السعة (ر) فترة (م) الوزن الكلي (ز) أقصى حمولة عجلة (كيلو نيوتن) تحميل عجلة دقيقة (kn) H1 H2 H3 W ب C1 C2
2 7.5 1.79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1.84 14.0 4.2
8.5 1.88 14.1 4.3
9 1.93 14.3 4.4
9.5 1.98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2.45 16.0 5.6
14 2.50 16.1 5.8
14.5 2.62 16.5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17.0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 ثمانية
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13.0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5.75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6.60 26.7 16.0
27.5 6.69 27.0 16.2
28 6.79 27.2 16.4
28.5 6.89 27.5 16.7
السعة (ر) فترة (م) الوزن الكلي (ز) أقصى حمولة عجلة (كيلو نيوتن) تحميل عجلة دقيقة (kn) H1 H2 H3 W ب C1 C2
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818.5 1291
8 1.98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3.91 24.9 تسعة
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28.0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30.0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35.6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20.0
28 8.46 36.6 20.3
28.5 8.59 36.9 20.7
السعة (ر) فترة (م) الوزن الكلي (ز) أقصى حمولة عجلة (كيلو نيوتن) تحميل عجلة دقيقة (kn) H1 H2 H3 W ب C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841.5 1310
8 2.27 29.0 4.7
8.5 2.33 29.3 4.9
9 2.40 29.7 5.0
9.5 2.46 30.0 5.2
10 2.53 30.2 5.3
10.5 2.59 30.5 5.5
11 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3.75 34.2 8.3
16.5 3.83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12.7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7.20 43.2 16.9
24 7.32 43.6 17.2
24.5 7.43 43.9 17.4
25 7.55 44.2 17.7
25.5 7.67 44.5 18.0
26 9.01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21.7
27 9.30 48.6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9.72 49.7 23.2
السعة (ر) فترة (م) الوزن الكلي (ز) أقصى حمولة عجلة (كيلو نيوتن) تحميل عجلة دقيقة (kn) H1 H2 H3 W ب C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7.0
10.5 3.76 55.3 7.2
11 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58.0 8.5
13.5 4.40 58.4 8.7
14 4.49 58.8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60.6 10.1
16 5.07 60.9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5.63 62.8 11.6
18.5 5.73 63.2 11.9
19 5.83 63.5 12.1
19.5 5.92 63.9 12.3
20 6.89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21.5 7.24 67.5 15.6
22 7.36 67.9 15.9
22.5 7.48 68.2 16.2
23 8.96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9.41 73.3 21.0
25 9.56 73.8 21.4
25.5 9.71 74.2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26.5 13.29 83.3 30.7
27 13.48 83.8 31.2
27.5 13.67 84.3 31.6
28 13.86 84.8 32.1
28.5 14.05 85.4 32.6
السعة (ر) فترة (م) الوزن الكلي (ز) أقصى حمولة عجلة (كيلو نيوتن) تحميل عجلة دقيقة (kn) H1 H2 H3 W ب C1 C2
16 7.5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79.4 7.4
9 3.94 80.4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
11 4.34 83.6 8.5
11.5 4.55 84.6 تسعة 875 2525 1100
12 4.66 85.2 9.3
12.5 4.76 85.9 9.5
13 4.87 86.5 9.8
13.5 4.97 87.1 10.0
14 5.08 87.6 10.3
14.5 5.93 90.0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91.1 13.0
16 6.31 91.7 13.3
16.5 6.43 92.2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95.0 15.8
18.5 7.47 95.5 16.1
19 7.61 96.0 16.5
19.5 7.75 96.5 16.8
20 8.56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8.72 99.2 19.2
21 8.87 99.7 19.6
21.5 9.03 100.2 20.0
22 9.18 100.8 20.4
22.5 9.34 101.3 20.8
23 12.41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109.6 28.9
24 12.81 110.2 29.4
24.5 13.02 110.9 30.0
25 13.22 111.5 30.5
25.5 13.43 112.0 31.0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115.0 33.8
27 14.77 115.6 34.3
27.5 14.98 116.3 34.8
28 15.20 116.9 35.4
28.5 15.42 117.5 35.9
السعة (ر) فترة (م) الوزن الكلي (ز) أقصى حمولة عجلة (كيلو نيوتن) تحميل عجلة دقيقة (kn) H1 H2 H3 W ب C1 C2
20 7.5 5.45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5.70 101.0 10.7
9 5.83 102.3 11.0
9.5 5.96 103.5 11.3
10 6.09 104.6 11.6
10.5 6.22 105.7 11.8
11 6.35 106.6 12.1
11.5 6.99 108.8 13.7 970 2480 1150
12 7.15 109.8 14.0
12.5 7.30 110.7 14.4
13 7.45 111.5 14.7
13.5 7.60 112.3 15.1
14 7.76 113.1 15.5
14.5 8.67 115.8 17.7 1050 2530 1280 2500 3200
15 8.85 116.6 18.1
15.5 9.02 117.3 18.6
16 9.20 118.1 19.0
16.5 9.37 118.8 19.4
17 9.55 119.5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122.9 22.7
18.5 10.89 123.6 23.1
19 11.09 124.3 23.6
19.5 11.28 125.0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127.7 26.4
21 12.44 128.4 26.9
21.5 12.64 129.1 27.4
22 12.85 129.8 27.9
22.5 12.96 130.5 28.5
23 13.88 132.7 30.5 1300 1600 3500 4200
23.5 14.10 133.4 31.0
24 14.31 134.0 31.6
24.5 14.52 134.78 32.1
25 14.74 135.4 32.6
25.5 14.96 135.6 33.1
