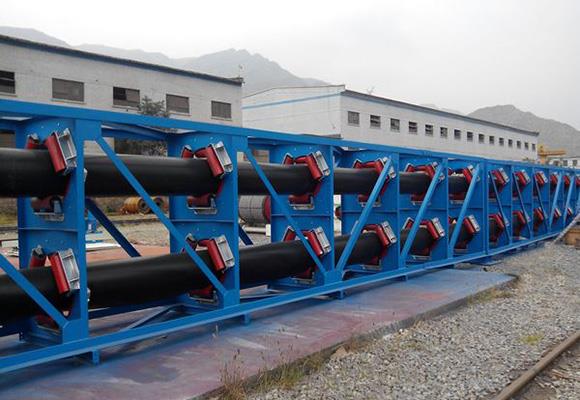

أنبوب الحزام الناقل
وصف

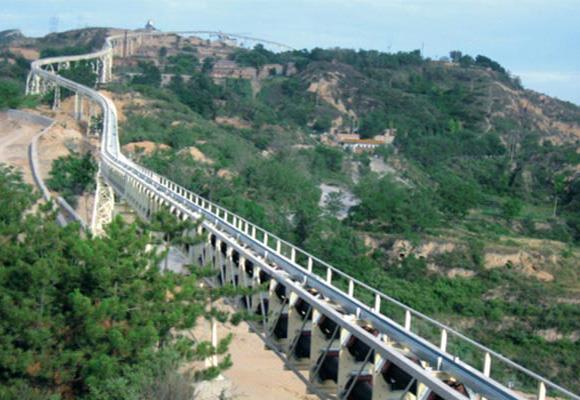

كنوع من معدات النقل المستمر الصديقة للبيئة ، يستخدم ناقل الحزام الدائري بشكل أساسي لنقل الفحم ، فحم الفحم ، فحم الكوك ، مواد الخلط ، خام الملبدة ، مسحوق المعادن ، فحم البترول ، الحجر الجيري ، الحصى الرمل ، حمأة الأسيتيلين ، الغبار المرطب ، والأسمدة الكيماوية ، والملح ، والنفايات الورقية ، والجبس الفوسفور ، وخبث الحديد والكبريت وجميع أنواع المواد السائبة. إن أنبوب الحزام الدائري لديه نفس مبدأ العمل مع الناقل الحزامي العادي. أي ، استخدم الاحتكاك لتحريك الحزام الناقل ومواده. يمكن استخدام معظم المكونات بشكل شائع مع ناقل الحزام العادي ، ولكن الفرق هو أن الحزام الناقل يتم لفه في شكل أنبوب دائري.
مبدأ وهيكل الحزام الدائري الأنبوبي الدائري:
1. منفذ التفريغ المشترك
2. ميناء الشحن
3. قسم الانتقال من تلقي المواد
4. شريط tubulous خاص
5. قسم الانتقال من المواد التفريغ
6. ناقل الحركة

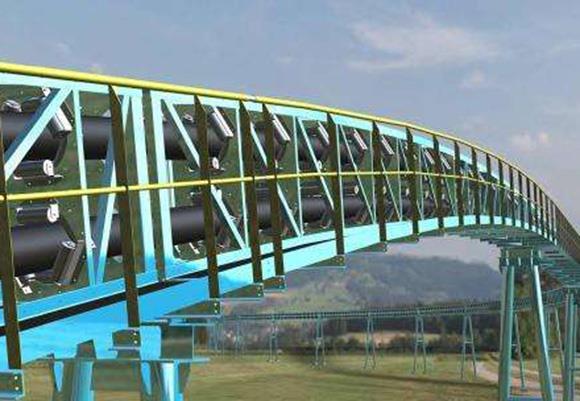

عندما يكون الحزام الناقل قد استلم المواد من قسم النقل على ذيله ، فإن الحزام الناقل سيتم لفه على شكل أنبوب دائري تدريجيًا ، ثم يتم تطبيق الشريط الدائري على نقل المواد بطريقة مختومة ، ثم ، سيتم كشف الحزام الناقل تدريجياً عند نقل المواد إلى قسم انتقال الرأس حتى يتم تفريغ المواد.
الميزات
1. يمكن ختم ونقل المواد السائبة.
2. يمكن ترتيب إجراءات النقل في طريقة تشوه الفضاء.
3. يمكن أن يعزز زاوية ميل النقل.
4. لا توجد ظاهرة خارج المسار.
5. يمكن نقل المواد في اتجاهين.
تخصيص
قطر الأنبوب | عرض النطاق | نسل السرعة (م / ث) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129.9 | 163.7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841.7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
قطر الأنبوب (مم) | عرض النطاق | نسل السرعة (م / ث) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
