مزدوجة العارضة قنطرية كرين مع الدرع
وصف

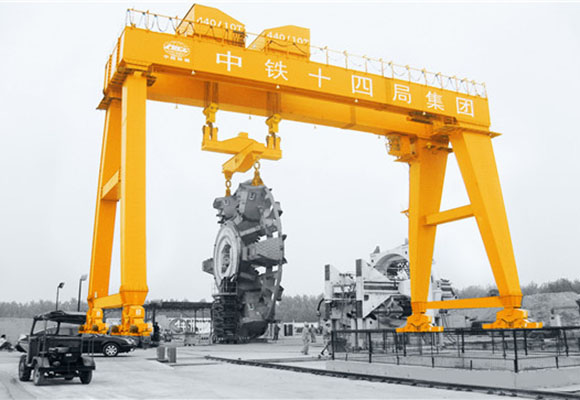

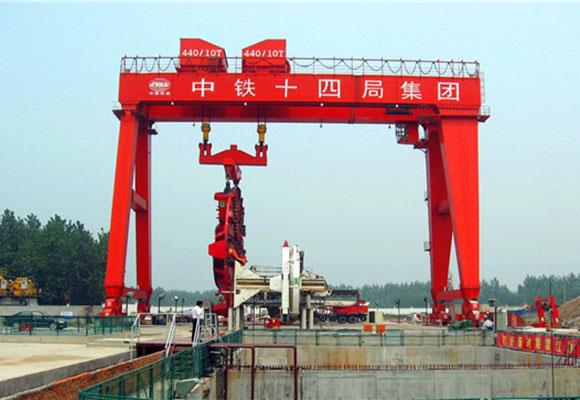

الرافعة القنطرية للجنازير المزدوجة مع الدرع تستخدم بشكل أساسي في تركيب آلة قطع درع وغطاء آلة درع الجهاز غير الحفري ، وأعمال الرفع لقطعة دعم الأنفاق أثناء البناء. الاستفادة من الأداء المستقر ، كفاءة الإنتاج العالية ، سهولة الصيانة ، الجزء العلوي هو مفرش دوار ، لاستيعاب احتياجات الاتجاهات المختلفة في الحفرة ، مع وضع التشغيل المرن ، لديه تعليمات السلامة المثالية وأجهزة حماية التحميل الزائد ، الحد الأقصى لضمان السلامة من الموظفين التشغيل والمعدات ، يعتمد النظام الكهربائي تعديل تردد PLC ، فإنه من المفيد لسيطرة المؤسسات ، تصميم DMG ، تصنيع ، تنفيذ تنفيذ المعايير الوطنية الصادرة مؤخرا.
الميزات
الرافعة القنطرية للجنازير المزدوجة مع الدرع تستخدم بشكل أساسي في تركيب آلة قطع درع وغطاء آلة درع الجهاز غير الحفري ، وأعمال الرفع لقطعة دعم الأنفاق أثناء البناء.

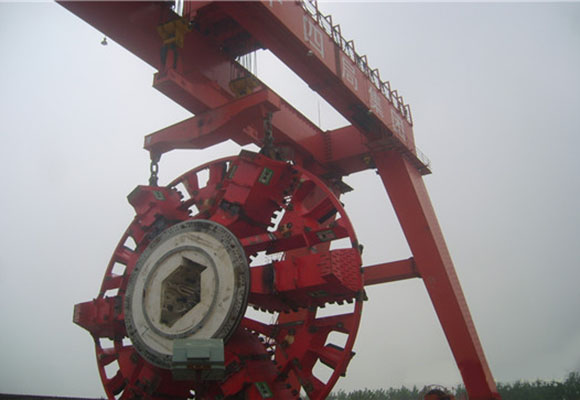

اعتماد تشي مع مفرشة ، يمكن رش مفرشة 360 درجة ، دعوى لزاوية مختلفة من تركيب القاطع.

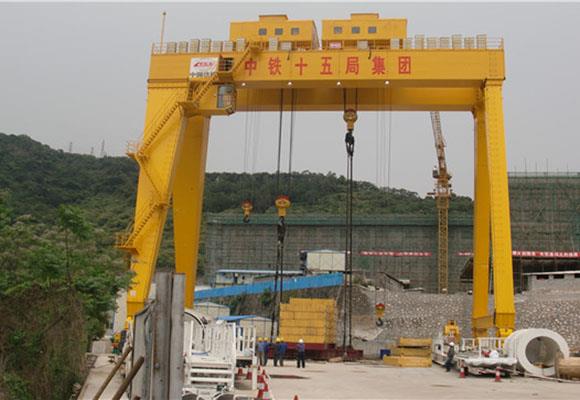

اعتماد هيكل عربة مزدوجة ، يمكن أن تكون عربات اثنين الربط ، وقصاصة رفع ، ويمكن أيضا أن تعمل بشكل منفصل لرفع ورقة أنبوب.
رفع باستخدام محركات الأقراص المفتوحة وحفظ التكلفة.
مصدر طاقة الرافعة ثلاث مراحل ، 50 هرتز ، 380 فولت ؛
درجة حرارة العمل هي -20 ~ + 45 درجة ،
الرطوبة النسبية القصوى أقل من 95٪ (مع التكثيف) ؛
سرعة العمل أقل من 20 م / ث.
واجب العمل رافعة A3 ، A4 ؛
إذا كانت الرافعة لها متطلبات خاصة للظروف البيئية ، يكون التنفيذ وفقاً لعقد الطلب.
تخصيص
سعة | تي | 400 | |
امتداد | م | 33 | 34 |
ارتفاع الرفع م | الرفع الرئيسي | 24 (أعلى السكك الحديدية) 23 (أسفل) | 24 (أعلى السكك الحديدية) 23 (أسفل) |
رفع Aux | 22 (أعلى السكك الحديدية) 26 (أسفل) | 22 (أعلى السكك الحديدية) 26 (أسفل) | |
سرعة الرفع | م / دقيقة | 0.09 ~ 0.9 ؛ 7 | |
عربة السفر السرعة | م / دقيقة | 1،15-11،5 | |
سرعة نقل رافعة | م / دقيقة | 1،6 حتي 16 | |
ماكس. تحميل عجلة | KN | 406 | 415 |
السكك الحديدية الموصى بها | نموذج | QU100 | |
البعد الرئيسي (مم) | سبان (م) | 33 | 34 |
المسافة الأساسية كرين | W | 4500 | |
عرض رافعة | ب | 14000 | |
ربط الحد الأيسر | S1 | 2500 | |
ربط الحد الأيسر | S2 | 3500 | |
| سعة | تي | 200 + 200 | |
امتداد | م | 33 | 34 |
ارتفاع الرفع | م | 48 (فوق 24l السكك الحديدية) (أسفل rail24l) | |
سرعة الرفع | م / دقيقة | 0.09 ~ 0.9 ؛ 7 | |
عربة السفر السرعة | م / دقيقة | 1،15-11،5 | |
سرعة نقل رافعة | م / دقيقة | 1،6 حتي 16 | |
ماكس. تحميل عجلة | KN | 405 | 410 |
السكك الحديدية الموصى بها | نموذج | QU100 | |
مجموع قوة المحرك | كيلووات | 241 | |
البعد الرئيسي (مم) | سبان (م) | 33 | 34 |
المسافة الأساسية كرين | W | 14000 | |
عرض رافعة | ب | 22800 | |
ربط الحد الأيسر | S1 | 2500 | |
ربط الحد الصحيح | S2 | 3500 | |
| سعة | تي | 100 + 100 | |
امتداد | م | 33 | 34 |
ارتفاع الرفع | م | 1500 + 21000 | |
سرعة الرفع | م / دقيقة | 0.3-3-6 | |
عربة السفر السرعة | م / دقيقة | 2،5 حتي 25 | |
سرعة نقل رافعة | م / دقيقة | 2-20 | |
ماكس. تحميل عجلة | KN | 270 | 290 |
السكك الحديدية الموصى بها | نموذج | QU80 | |
مجموع قوة المحرك | كيلووات | 225 | |
البعد الرئيسي (مم) | سبان (م) | 33 | 34 |
المسافة الأساسية كرين | W | 12000 | |
عرض رافعة | ب | 19038 | |
ربط الحد الأيسر | S1 | 2500 | |
ربط الحد الصحيح | S2 | 2500 | |
| سعة | تي | 100 | ||
امتداد | م | 20 | 22 | 24 |
ارتفاع الرفع | م | 9800 + 30000 | ||
سرعة الرفع | م / دقيقة | 0.37-3.7-6 | ||
عربة السفر السرعة | م / دقيقة | ،5-25 | ||
سرعة نقل رافعة | م / دقيقة | 1،4 حتي 14 | ||
ماكس. تحميل عجلة | KN | 230 | 235 | 240 |
السكك الحديدية الموصى بها | نموذج | QU80 | ||
مجموع قوة المحرك | كيلووات | 145 | ||
البعد الرئيسي (مم) | سبان (م) | 20 | 22 | 24 |
المسافة الأساسية كرين | W | 10700 | ||
عرض رافعة | ب | 16380 | ||
ربط الحد الأيسر | S1 | 1750 | ||
ربط الحد الصحيح | S2 | 1900 | ||
| سعة | تي | 130 | ||
امتداد | م | 20 | 22 | 24 |
ارتفاع الرفع | م | 9800 + 30000 | ||
سرعة الرفع | م / دقيقة | 0.37-3.7-6 | ||
عربة السفر السرعة | م / دقيقة | ،5-25 | ||
سرعة نقل رافعة | م / دقيقة | 1،4 حتي 14 | ||
ماكس. تحميل عجلة | KN | 270 | 275 | 280 |
السكك الحديدية الموصى بها | نموذج | QU80 | ||
مجموع قوة المحرك | كيلووات | 145 | ||
البعد الرئيسي (مم) | سبان (م) | 20 | 22 | 24 |
المسافة الأساسية كرين | W | 10700 | ||
عرض رافعة | ب | 16180 | ||
ربط الحد الأيسر | S1 | 1750 | ||
ربط الحد الصحيح | S2 | 1900 | ||
